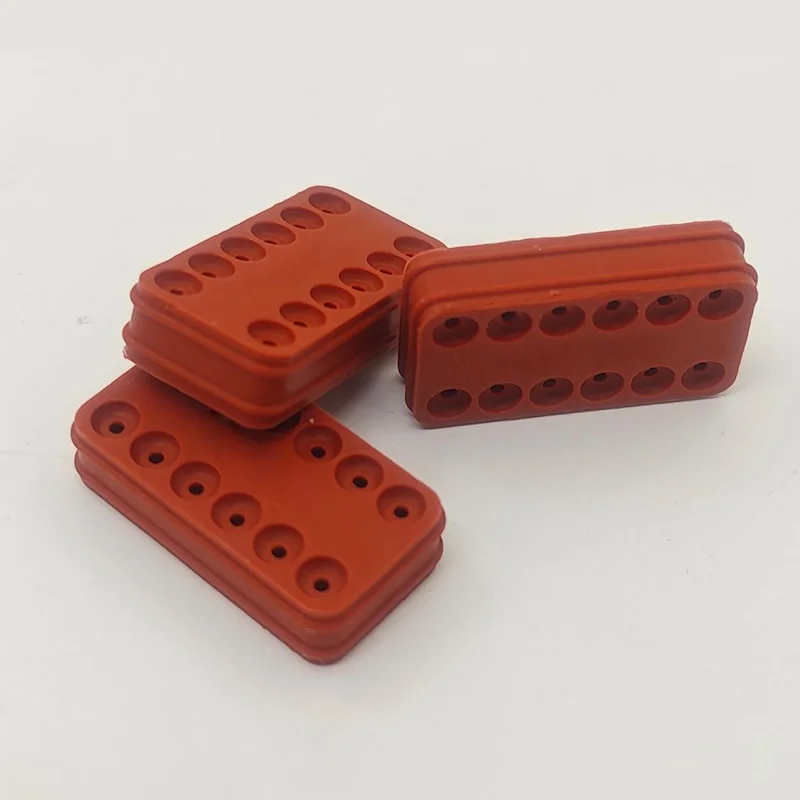

A Электр қосқышына арналған 12 істікшелі сым тығыздағышкөп істікшелі электр қосқышы жүйелеріндегі жеке сымның кіру нүктелерін қорғауға арналған дәлдікпен тығыздағыш компонент болып табылады. Әрбір кабельдің айналасында тығыз тығыздағыш жасау арқылы ол судың, шаңның, майдың, химиялық заттардың және басқа ластаушы заттардың сезімтал терминалдарға жету қаупін азайтуға көмектеседі. Бұл мақалада инженерлер мен сатып алушылар 12 істікшелі сымды тығыздау шешімін көрсету кезінде түсінуі керек құрылым, материалдар, функциялар, таңдау критерийлері, орнату мәселелері, жалпы қолданбалар және сатып алу факторлары түсіндіріледі.
Мазмұны
- Электр қосқышына арналған 12 істікшелі сымды тығыздау дегеніміз не?
- 12 істікшелі сымды тығыздағыш қалай құрылымдалған?
- 12 істікшелі сымды тығыздағыш не істейді?
- Қандай материалдар жиі қолданылады?
- Біреуін таңдағанда нені ескеру керек?
- 12 істікшелі сымды тығыздағыштар қайда қолданылады?
- Сымды тығыздағышты қалай орнату керек?
- Нашар таңдалған тығыздағыш қандай проблемаларды тудыруы мүмкін?
- Арнайы өндіріс коннектордың тығыздалуын қалай жақсартады?
- Сатып алушылар сым пломбасын өндірушіден не сұрауы керек?
- Жиі қойылатын сұрақтар
- Қорытынды ойлар
Электр қосқышына арналған 12 істікшелі сымды тығыздау дегеніміз не?
A Электр қосқышына арналған 12 істікшелі сым тығыздағышон екі жеке қосылым орны бар электр қосқышына арналған тығыздағыш компонент болып табылады. Оның негізгі мақсаты қажетсіз заттардың ішкі терминалдарға жетуіне жол бермеуге көмектесетін сымдар қосқыш корпусына өтетін аумақты тығыздау болып табылады.
Коннектор корпусының өзінен айырмашылығы, сым тығыздағыш әдетте салыстырмалы түрде шағын эластомерлік компонент болып табылады. Оның өнімділігі негізінен өлшемдік дәлдікке, материал сипаттамаларына, сым диаметрінің үйлесімділігіне, қысуға және қосқыш қуысының геометриясына байланысты.
Практикалық қолданбаларда тығыздағыш қосқыш корпусымен, терминалдармен, сымдармен, құлыптау механизмдерімен және басқа тығыздағыш элементтерімен бірге жұмыс істейді. Толық тығыздау жүйесін тек резеңке құрамдас бөлік арқылы бағалау мүмкін емес. Сымның тығыздағышы коннектор дизайнына және кабель өлшемдеріне дәл сәйкес келуі керек.
Көп істікшелі электр жүйелері үшін сымның әрбір кіру нүктесін тығыздау өте маңызды, өйткені кабель айналасындағы кішкене саңылау ылғал, шаң, май немесе басқа ластаушы заттардың кіру жолына айналуы мүмкін. Уақыт өте келе ластану коррозияға, тұрақсыз электр өнімділігіне, оқшаулау ақауларына немесе құрамдас бөліктердің мерзімінен бұрын істен шығуына ықпал етуі мүмкін.
Негізгі нүкте:12 істікшелі сымды тығыздау жай ғана резеңке сақина емес. Бұл сенімді экологиялық тосқауыл жасау үшін қосқыш корпусымен және сыммен бірге жұмыс істеуі керек дәл тығыздағыш компонент.
12 істікшелі сымды тығыздағыш қалай құрылымдалған?
Әдеттегі 12 істікшелі коннекторды тығыздау ерітіндісінде жеке сым қуыстарына сәйкес келетін бірнеше тығыздау аймақтары болуы мүмкін. Қосқыш конструкциясына байланысты тығыздағыш жеке сымды тығыздағыш, көп қуысты тығыздағыш компонент немесе басқа арнайы конфигурация ретінде дайындалуы мүмкін.
Тығыздау аймағы әдетте эластомер мен оның айналасындағы қосқыш компоненттері арасындағы басқарылатын кедергіге негізделген. Сым дұрыс салынған кезде, тығыздағыш ерні немесе тығыздағыш беті қосқыш қуысының ішінде сенімді түрде орналаса отырып, сым күртесінің айналасына қысылады.
Ең маңызды құрылымдық факторларға әдетте мыналар жатады:
- Ішкі диаметрі:Қолданылатын сым немесе кабель диаметріне сәйкес келуі керек.
- Сыртқы диаметрі:Шамадан тыс деформациясыз қосқыштың қуысына сәйкес келуі керек.
- Еріндерді тығыздау:Сымның бетінің айналасында басқарылатын контактіні қамтамасыз етіңіз.
- Сақтау ерекшеліктері:Құрастыру кезінде тығыздағыштың дұрыс орналасуына көмектесіңіз.
- Материалдың қалыңдығы:Қысуға, икемділікке және ұзақ мерзімді тығыздау әрекетіне әсер етеді.
- Жалпы геометрия:Коннектор корпусына және терминал конфигурациясына сәйкес болуы керек.
Кішігірім өлшемді ауытқулар тығыздау жұмысына әсер етуі мүмкін болғандықтан, нақты қалыптау және дәйекті сапаны бақылау өндіріс қолданбалары үшін маңызды.
12 істікшелі сымды тығыздағыш не істейді?
Негізгі функция сымның кіру нүктесінің айналасында қоршаған ортаның тосқауылын жасау болып табылады. Дегенмен, оның практикалық құндылығы қарапайым гидрооқшаулаудан асып түседі.
| Функция | Мақсат | Типтік пайда |
|---|---|---|
| Ылғалдан қорғау | Сым саңылаулары арқылы судың түсуін шектейді | Ылғалға байланысты электр ақауларын азайтады |
| Шаңнан қорғау | Бөлшектердің ластануын шектейді | Коннектордың қуыстарын тазалауға көмектеседі |
| Ластануға төзімділік | Таңдалған қоршаған ортаны ластаушы заттарға қарсы тосқауыл береді | Коннектордың беріктігін жақсартады |
| Сым интерфейсін тығыздау | Тығыздауыш пен сым күртешесі арасындағы байланысты сақтайды | Қоршаған ортаны тұрақты қорғауды қолдайды |
| Дірілді қолдау | Механикалық қозғалыс кезінде тығыздағыш байланысын сақтайды | Дірілден туындаған ағып кетуді азайтуға көмектеседі |
| Температураға төзімділік | Белгіленген температура диапазонында тығыздау қасиеттерін сақтайды | Қиын орталарда жұмысты қолдайды |
Нақты қорғаныс деңгейі корпустың дизайнын, жұптасу жағдайын, сым өлшемдерін, тығыздағыш материалды, құрастыру сапасын және сынақ талаптарын қоса алғанда, толық қосқыш жүйесіне байланысты. Сондықтан тығыздағышты ешқашан оның тағайындалған қосқыш жүйесінен тәуелсіз белгілемеу керек.
Қандай материалдар жиі қолданылады?
Материалды таңдау сым тығыздағышты әзірлеу немесе сатып алу кезіндегі ең маңызды шешімдердің бірі болып табылады. Әртүрлі электрлік орталар тығыздағыш компоненттерді температураның, ылғалдың, майлардың, химиялық заттардың, дірілдің және механикалық кернеудің әртүрлі комбинацияларына ұшыратады.
| Материал түрі | Типтік сипаттамалар | Потенциалды қолданбалар |
|---|---|---|
| Силикон резеңке | Икемді, жақсы температура өнімділігі, көптеген электрлік тығыздағыш қолданбаларына жарамды | Автокөлік, сенсорлар, электр қосқыштары |
| EPDM | Жақсы атмосфералық және қоршаған ортаға төзімділік | Сыртқы және автомобильдік қолданбалар |
| NBR | Кейбір майлар мен мұнай негізіндегі заттарға төзімділік қажет болған жағдайда пайдалы | Өнеркәсіптік және автомобильдік орталар |
| FKM | Талапты орта үшін жоғары химиялық және температураға төзімділік | Мамандандырылған автомобиль және өнеркәсіптік жүйелер |
Силикон резеңке жиі электр қосқыштарын тығыздау үшін қарастырылады, өйткені оның икемділігі температураның өзгеруі кезінде тығыздағыш байланысын сақтай отырып, сым күртелерінің айналасында сәйкес келуге мүмкіндік береді. Дегенмен, дұрыс материал әрқашан ең жиі қолданылатын опцияны таңдамай, нақты жұмыс ортасына сәйкес таңдалуы керек.
Материалды таңдау бойынша кеңес:Резеңке қоспасын растамас бұрын температураны, химиялық әсерді, қысу әрекетін, сым қаптамасының үйлесімділігін, күтілетін қызмет мерзімін және қоршаған орта жағдайларын бірге бағалаңыз.
Біреуін таңдағанда нені ескеру керек?
12 істікшелі сымды тығыздағышты таңдау қосқыш позицияларының санын сәйкестендіруден көп нәрсені қамтиды. Сатып алушылар мен инженерлер өндіріске тапсырыс бермес бұрын толық өлшемді және экологиялық талаптарды растауы керек.
-
Сымның диаметрі
Сымның оқшаулауының нақты сыртқы диаметрін растаңыз. Басқа диаметрге арналған тығыздағыш жеткіліксіз қысу немесе шамадан тыс жинақтау күшін тудыруы мүмкін. -
Коннектор қуысының өлшемдері
Тығыздағыштың сыртқы геометриясы қосқыштың қуысына дәл сәйкес келуі керек. -
Резеңке материал
Температураға, ылғалға, химиялық заттарға, майларға, ультракүлгін сәулелерге және басқа қоршаған орта факторларына сәйкес қосылысты таңдаңыз. -
Қаттылық
Резеңке қаттылығы кірістіру күшіне, қысуға, икемділікке және тығыздағыш контактісіне әсер етеді. -
Температура диапазоны
Күтілетін минималды және максималды жұмыс температуралары материалды мақұлдамас бұрын анықталуы керек. -
Қоршаған ортаны қорғау талабы
Толық қосқыш жинағы үшін қоршаған ортаны қорғаудың қажетті деңгейін анықтаңыз. -
Құрастыру процесі
Қолмен кірістіру, автоматтандырылған жіптерді құрастыру, терминалды қысу және қосқыштарды біріктіру тығыздағышқа әртүрлі талаптар қоюы мүмкін. -
Өндіріс көлемі
Көлемі жоғары жобалар арнайы құралдарды және оңтайландырылған қалыптау процестерін негіздей алады, ал аз көлемді қолданбалар әртүрлі даму стратегияларын қажет етуі мүмкін.
12 істікшелі сымды тығыздағыштар қайда қолданылады?
12 істікшелі тығыздағыш конфигурациясын қоршаған ортаны қорғауды сақтай отырып, бірнеше электр тізбегінің қосқыш арқылы өтуі қажет болған жерде пайдалануға болады.
- Автокөлік сымдары:Қозғалтқыш бөлімдері, кузов электроникасы, жарықтандыру жүйелері, сенсорлар, басқару модульдері және көліктің басқа электр жүйелері.
- Электрлік көліктер:Таңдалған төмен вольтты электр интерфейстері, сенсорлар, басқару жүйелері және қосалқы электр жабдықтары.
- Өнеркәсіптік жабдықтар:Машиналар, автоматтандыру жүйелері, басқару шкафтары, сенсорлар, қозғалтқыштар және жылжымалы жабдықтар.
- Ауыл шаруашылығы техникасы:Балшыққа, жаңбырға, шаңға, дірілге және температураның өзгеруіне ұшыраған жабдық.
- Құрылыс машиналары:Сыртқы ортада ұзақ мерзімді электр қосылымдарын қажет ететін ауыр жабдық.
- Сыртқы электр жүйелері:Жаңбырға, шаңға, ылғалдылыққа және өзгермелі қоршаған орта жағдайларына әсер ететін жабдық.
- Арнайы электронды жабдықтар:Қоршаған ортамен тығыздалған ықшам көп тізбекті сымдарды қажет ететін қолданбалар.
Нақты қолдану қажетті материалды, өлшемдерді, тығыздау құрылымын және валидация әдісін анықтайды. Қорғалған ішкі басқару жүйесіне жарамды құрамдас ашық қозғалтқыш бөлігіне немесе ауыр жүкті сыртқы машинаға жарамсыз болуы мүмкін.
Сымды тығыздағышты қалай орнату керек?
Дұрыс орнату өте маңызды, себебі тіпті жоғары сапалы тығыздағыш зақымдалған, дұрыс орналаспаған немесе жарамсыз сыммен жұптастырылған болса, тиімділігін жоғалтуы мүмкін.
- Тығыздағышты тексеріңіз:Кесілген, жарықтар, деформация, жарқыл, ластану немесе басқа көрінетін ақауларды тексеріңіз.
- Сымның үйлесімділігін растаңыз:Сымның диаметрінің белгіленген тығыздау ауқымына сәйкес келетінін тексеріңіз.
- Сымды дайындаңыз:Сым күртесінің таза және зақымдалмағанына көз жеткізіңіз.
- Тығыздағышты дұрыс орналастырыңыз:Тығыздау құрамдас бөлігі коннектор дизайнына сәйкес бағытталғанын тексеріңіз.
- Терминалды абайлап салыңыз:Терминалды енгізу кезінде тығыздағыш ерінді жыртудан немесе айналдырудан аулақ болыңыз.
- Терминалдың сақталуын тексеріңіз:Терминал дұрыс орынға және құлыптау механизміне жеткенін растаңыз.
- Соңғы жинақты тексеріңіз:Сынақ алдында тығыздағыштың орналасуын және қосқыштың түйісу күйін тексеріңіз.
Автоматтандырылған өндіріс үшін пломбаны кірістіру жабдығымен, құрал-сайманмен, құрастыру жылдамдығымен және майлау талаптарымен үйлесімділігі үшін де бағалау керек. Шамадан тыс кірістіру күші тығыздағышты немесе сымды зақымдауы мүмкін, ал жеткіліксіз қысу қоршаған ортаны қорғауды азайтуы мүмкін.
Нашар таңдалған тығыздағыш қандай проблемаларды тудыруы мүмкін?
Көптеген қосқыштарды тығыздау мәселелері тығыздау жүйесінің тұжырымдамасынан емес, тығыздағыш пен нақты қолдану арасындағы сәйкессіздіктен туындайды.
| Потенциалды проблема | Ықтимал себебі | Ұсынылатын алдын алу |
|---|---|---|
| Су немесе ылғалдың түсуі | Қате өлшемдер немесе жеткіліксіз қысу | Сым мен қуыс өлшемдерін тексеріңіз |
| Тығыздағыштың жыртылуы | Шамадан тыс кірістіру күші немесе өткір жиектер | Құрастыру құралдары мен құрамдас бөліктердің геометриясын қарастырыңыз |
| Сымның қозғалысы | Нашар ұстау немесе жарамсыз тығыздау құрылымы | Қосқыш пен тығыздағыштың үйлесімділігін тексеріңіз |
| Қаттылану немесе крекинг | Жұмыс ортасына жарамсыз материал | Үйлесімді резеңке қоспаны таңдаңыз |
| Шамадан тыс құрастыру күші | Қате тығыздағыш өлшемі немесе шамадан тыс кедергі | Өлшемдері мен қаттылығын оңтайландыру |
| Тығыздағыштың мерзімінен бұрын деформациясы | Ұзақ мерзімді қысу немесе температураға әсер ету | Қысу әрекетін және қызмет көрсету шарттарын бағалаңыз |
Бұл мәселелер неліктен сатып алу шешімдері тек бағаға немесе сыртқы түріне емес, толық техникалық сипаттамаларға негізделуі керектігін көрсетеді.
Арнайы өндіріс коннектордың тығыздалуын қалай жақсартады?
Стандартты тығыздағыш құрамдас бөліктер қосқыш пен сым өлшемдері белгіленген дизайнға сәйкес келсе, практикалық болады. Дегенмен, көптеген OEM және өнеркәсіптік жобалар арнайы қосқыш қуыстарына, сымның әдеттен тыс диаметрлеріне, орнату кеңістігінің шектеулі болуына немесе қоршаған орта жағдайларына байланысты теңшелген геометрияны қажет етеді.
Тапсырыс беруші өндіріс тығыздау профилін, өлшемдерін, материалын, қаттылығын, түсін және өндіру процесін тұтынушының қолдануы бойынша әзірлеуге мүмкіндік береді.
Мысалы, теңшелген 12 істікшелі сымды тығыздау жобасы қажет болуы мүмкін:
- Әр түрлі сым сипаттамалары үшін теңшелген ішкі диаметрлер
- Меншікті қосқыш корпусына арналған арнайы сыртқы геометрия
- Әр түрлі тығыздағыш ерін конструкциялары
- Резеңкенің ерекше қаттылығы
- Схеманы сәйкестендіру үшін теңшелген түстер
- Температура немесе химиялық әсерге негізделген материалды таңдау
- Сызбалардан, үлгілерден немесе 3D деректерінен әзірленген құрал
- Жоғары көлемді өндіріс үшін тұрақты өлшемді бақылау
Zhejiang Guoming Rubber Technology Co., Ltd.электр қосқышы қолданбалары үшін теңшелген резеңке тығыздағыш компоненттерді алу кезінде қарастырылуы мүмкін. OEM жобалары үшін әзірлеудің басында толық техникалық ақпаратты қамтамасыз ету қажет емес іріктеу циклдерін азайтуға және қосқыш құрастырушы, тығыздағыш өндіруші және құрастыру тобы арасындағы байланысты жақсартуға көмектеседі.
Сатып алушылар сым пломбасын өндірушіден не сұрауы керек?
Жеткізушіні таңдамас бұрын, сатып алу топтары нақты техникалық бақылау тізімін құруы керек. Бұл дұрыс көрінетін құрамдастың жарамсыз қолданбада пайдаланылуын болдырмауға көмектеседі.
✓ Қандай резеңке материалдар бар?
✓ Тығыздауыш сым диаметрінің қандай диапазонын сыйдыра алады?
✓ Жеткізуші сызбалар немесе үлгілер бойынша өндіре ала ма?
✓ Жеткізуші арнайы құрал-саймандарды жасай ала ма?
✓ Қандай өлшемдік төзімділіктерді сақтауға болады?
✓ Материал қандай температура мен қоршаған орта жағдайларына арналған?
✓ Өндіріс үлгілерін жаппай өндіріске дейін беруге бола ма?
✓ Сапаны тексерудің қандай процедуралары бар?
✓ Жеткізуші үлкен көлемдегі OEM өндірісін қолдай ала ма?
✓ Жеткізуші топтамадан топтамаға дәйекті сапаны қамтамасыз ете ала ма?
Өнеркәсіптік және автокөлік бағдарламалары үшін сатып алушылар өндірістің тұрақтылығын, қадағалануын, техникалық байланысын, құрал-саймандарды басқаруды, орауды, жеткізу мүмкіндігін және ұзақ мерзімді жеткізу тұрақтылығын да ескеруі керек.
Сенімді жеткізуші қарым-қатынасы бірінші үлгіден тыс болуы керек. Ұзақ мерзімді қосқыш өнімділігі тұрақты материал қасиеттерін, өлшем дәлдігін және бірнеше партиялардағы өндірісті басқаруды сақтауға байланысты.
Жиі қойылатын сұрақтар
Электр қосқышына арналған 12 істікшелі сымды тығыздағыштың негізгі мақсаты қандай?
Оның негізгі мақсаты - 12 позициялық электр қосқышындағы сымның кіру нүктелерін тығыздау және судың, шаңның және басқа қоршаған ортаны ластаушы заттардың қосқыш жүйесіне енуін азайту.
Силикон резеңке 12 істікшелі сымды тығыздауыш үшін жарамды ма?
Силиконды резеңке оның икемділігі мен температуралық көрсеткіштеріне байланысты көптеген электр қосқыштарын тығыздау үшін қолайлы болуы мүмкін. Дегенмен, соңғы материалды таңдау нақты температураға, химиялық, механикалық және қоршаған ортаға қойылатын талаптарға негізделуі керек.
12 істікшелі сымды тығыздағыш барлық қосқышты су өткізбейтін етеді ме?
Өздігінен емес. Қоршаған ортаны қорғау корпусты, терминалдарды, сым тығыздағыштарды, түйісетін беттерді, ашаларды, құлыптау мүмкіндіктерін және құрастыру сапасын қоса алғанда, қосқыштың толық жинағына байланысты.
12 істікшелі сымды тығыздағышты теңшеуге бола ма?
Иә. Өндіруші мен қолдану түріне байланысты өлшемдері, тығыздағыш профильдері, материалы, қаттылығы, түсі және басқа сипаттамалары инженерлік талаптарға сәйкес реттелуі мүмкін.
Сымның дұрыс өлшемін қалай таңдауға болады?
Сымның сыртқы диаметрінен және қосқыш қуысының өлшемдерінен бастаңыз. Тығыздағыш шамадан тыс кірістіру күшін жасамай немесе сым қаптамасына зақым келтірместен тиісті қысуды қамтамасыз етуі керек.
Сымды тығыздағыштарды автомобильдік қолданбаларда қолдануға бола ма?
Иә. Сым тығыздағыштары тығыздалған автомобиль коннекторының және сым сымдарының жүйелерінің бөлігі ретінде кеңінен қолданылады. Тиісті материал мен дизайн көліктің орналасқан жеріне және қоршаған орта жағдайларына байланысты.
Неліктен резеңке қаттылық маңызды?
Қаттылық икемділікке, қысуға, кірістіру күшіне, тығыздағыш контактісіне және ұзақ мерзімді деформация әрекетіне әсер етеді. Тиісті қаттылықты коннектор дизайнымен және сым өлшемдерімен бірге анықтау керек.
Теңшелетін сым пломбасының бағасы үшін қандай ақпаратты беруім керек?
Пайдалы ақпарат сызбаларды, үлгілерді, қосқыш қуысының өлшемдерін, сым диаметрін, материалға қойылатын талаптарды, жұмыс температурасын, қоршаған орта жағдайларын, күтілетін мөлшерді, қолдануды және кез келген қажетті сынақты немесе сапа сипаттамаларын қамтиды.
Қорытынды ойлар
A Электр қосқышына арналған 12 істікшелі сым тығыздағышкөп тізбекті электр қосылымының сенімділігінде маңызды рөл атқаратын шағын құрамдас бөлік болып табылады. Оның тиімділігі материал, геометрия, сым өлшемі, қосқыш қуысы, қысу, құрастыру процесі және қоршаған орта жағдайлары арасындағы өзара әрекеттесуге байланысты.
Инженерлік топтар үшін ең маңызды қадам тығыздағыш материал мен өлшемдерді таңдаудан бұрын толық жұмыс ортасын анықтау болып табылады. Сатып алу топтары үшін өнім бірлігінің бағасымен қатар жеткізушінің мүмкіндіктері, өндіріс тұрақтылығы, теңшеу қолдауы және сапаны бақылау ескерілуі керек.
Стандартты құрамдас талаптарды қанағаттандыра алмағанда, OEM құрастырған сым тығыздағыш қосқыш жүйесіне дәлірек сәйкестікті қамтамасыз ете алады. Инженерлік сызбалардан, үлгілерден немесе өлшемдік спецификациялардан тікелей жұмыс жасау өндірушілерге соңғы қолданбаға жақсырақ сәйкестендірілген тығыздау шешімін жасауға көмектеседі.
Теңшелген 12 істікшелі сымды тығыздағыш шешімі қажет пе?
Егер сіздің жобаңыз электр қосқышы үшін теңшелген 12 істікшелі сымды тығыздағышты, кәсіби материалды таңдауды, дәл өлшемдерді немесе OEM резеңке тығыздағыш компоненттерін қажет етсе,Zhejiang Guoming Rubber Technology Co., Ltd.жобаңызды спецификацияны қараудан және үлгіні әзірлеуден бастап өндіріске дейін қолдай алады.
Бізбен хабарласыңысызбаларыңызбен, үлгілеріңізбен, сым спецификацияларымен, қосқыш өлшемдерімен, қолданбаға қойылатын талаптармен және жобаңызға сәйкес сымды тығыздау шешімін талқылау үшін болжамды тапсырыс санымен.
